設計方案說
Design scheme theory
1、本設備方案設計已經能夠滿足貴公司的産品要求
2、設備每個結構組成均由定位銷定位螺絲固定安裝，定位精度高易更換，方便快捷。
3、由于設備在設計時充分考慮産品的多樣化，産能的計算方式以單根引線壓着插入所需要的時間來計算。
4、入料和收料均由人工操作，産品入料爲自動送料。

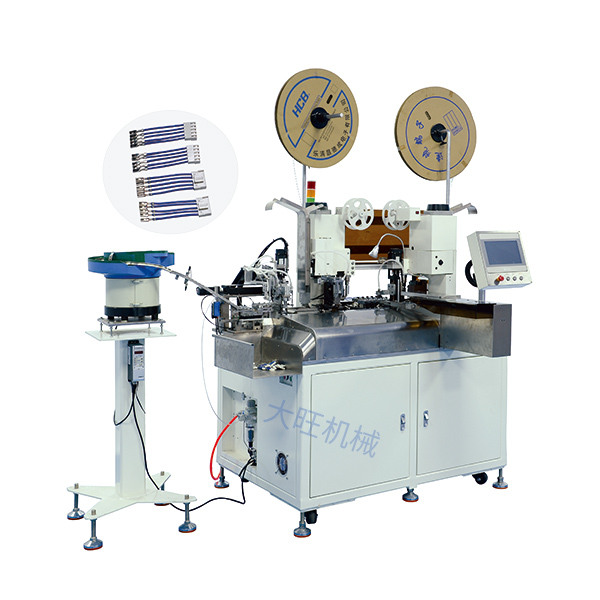

設備特點
Equipment features
1、設備整體設計和安裝質量符合國家有關規範，設備造型美觀， 結構工藝性合理并按規範工藝安裝到位。設置操作方便、安全省力、标志清晰、齊全完整。
2、設備具備良好和全面的安全防護措施，機械部份如傳動帶、軸、傳動鏈、聯軸節、齒輪加裝安全防護罩。
3、采用全三菱伺服控制定位準确傳送速度快，壽命長，運行平穩。
4、全新的工控智能機，人機界面操作簡捷，傻瓜式操作。
5、設備設有異常停機報警功能異常，報警實時情況實時顯示在觸摸屏上。并具有故障自診斷功能。

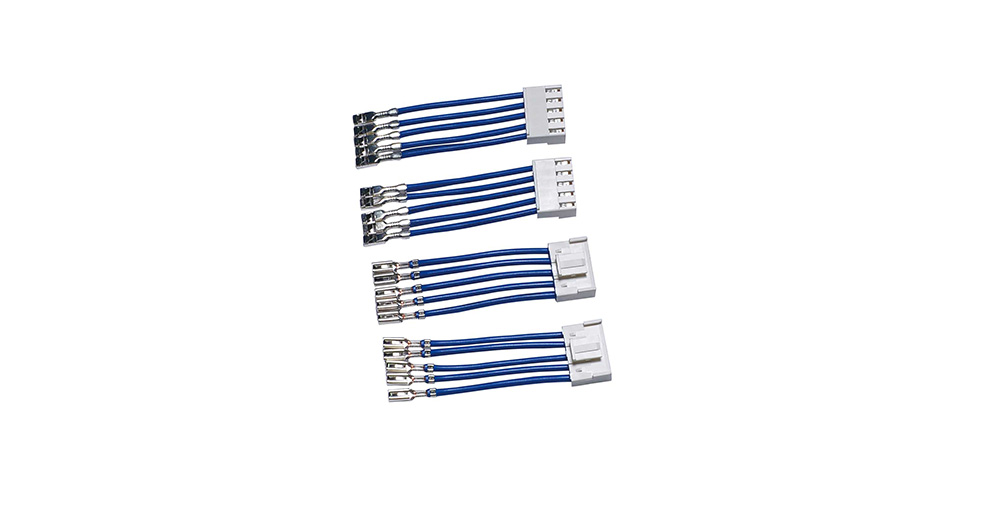

樣品展示
Sample display
産品參數
Product parameters
機能 |
電線切斷、兩端去皮、兩端壓着、兩端插入、電線反向拿法(可選沾錫） |
電線尺寸 |
AWG#20—#28（電線外徑∮2.5m m以下） |
電線色 |
6色（可選配2～6） |
電線切斷長 |
50 m m—1000 m m(設定0.1 m m單位） |
切斷長精度 |
公差0.1 mm + |
去皮長 |
1.0 mm — 8 m m |
去皮長精度 |
公差±0.1 m m |
切入長精 |
最大調整2.5mm（調節刻度手動調整） |
壓着機 |
19600N（2T相當） |
壓着行程 |
3 0 m m |
通用壓具 |
通用型OTP壓具 |
檢出裝罩 |
壓力低下、電線有無檢出、電線過負荷檢出、壓着失誤檢出、端子有無檢出、端子過負荷檢出、端子插入檢出、壓力傳感裝置（可選配）、CCD視覺檢測（可選配） |
控制方式 |
單片機控制 |
内部控制電壓 |
DC24V |
電源 |
單相 ～AC200V/220V 50HZ 10A |
壓縮空氣 |
0.5MPa、約170N/min |
生産效率 |
約2000PCS/h 單根引線 |
動作溫度範圍 |
15℃ —内30℃ |
動作濕度範圍 |
30%—80%RH 不能結露 |
保證期間 |
2000時間或1年（消耗品除外） |
機械質量 |
約700kg |
